CD 84

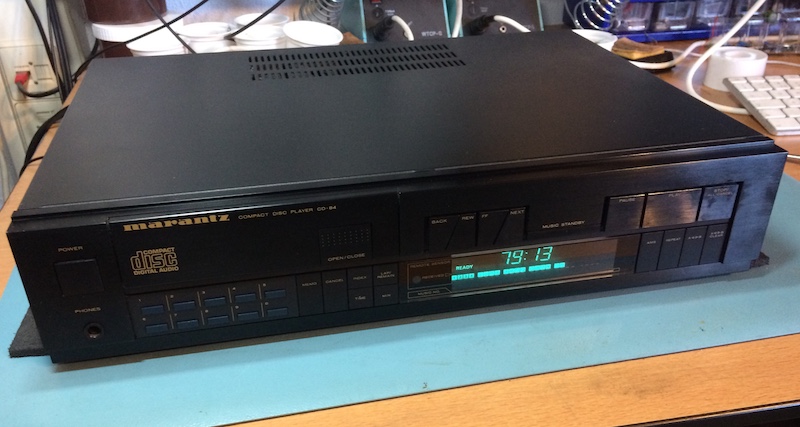

Nieuw project een nette Marantz CD 84

Maak alleen veel geluid bij openen en sluiten van de lade
en heeft soms wat moeite met CD’s inlezen



CD lade mechaniekje als CD104 / CD204 / CD304

Best service vriendelijk lijkt het.

Voedingtje

Service klepje

Kijk eens aan een CDM-1

Audio-Decoder print

2 Maal TDA1540 en foliecaps…🤓

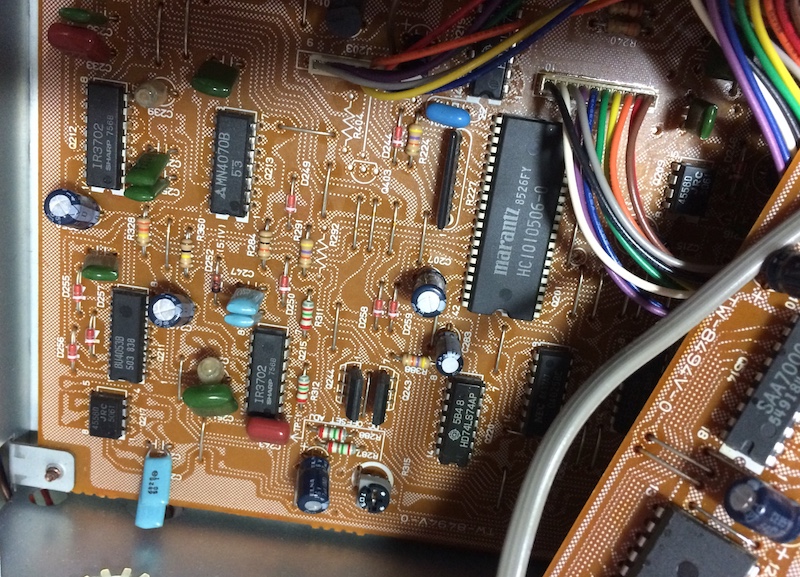

Servo print

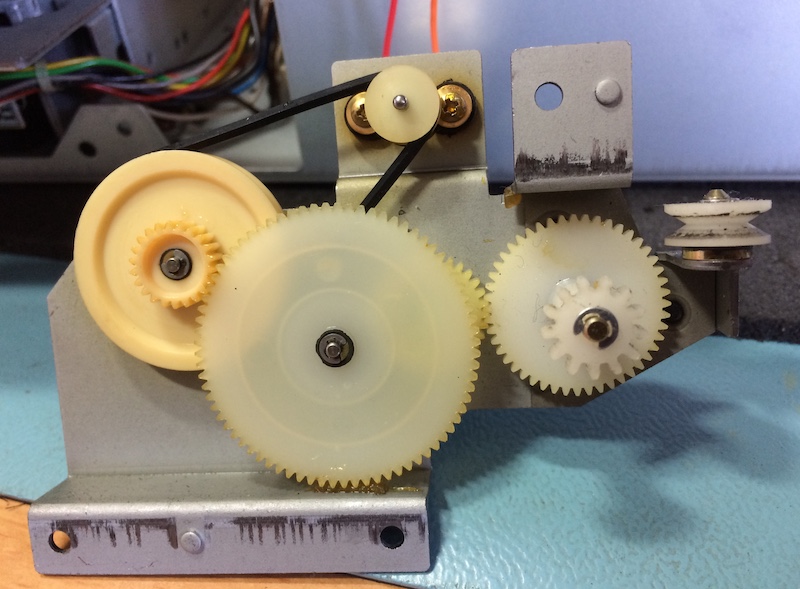

Airmax78 – “toch altijd weer leuk om te zien, dat ze bij Marantz destijds vrijwel elk moertje en boutje tov van de Philips CD 304 hebben aangepast, om uiteindelijk geen enkele verbetering te bereiken… de lademechaniek van deze bakken is een flinke ramp en ook nog erg gevoelig qua afstelling… heel veel sterkte en succes ermee!” Probleem met jankende geluid van cd-lade is harde snaar en droogvet dus uit elkaar dat ding..

Schoonmaken

en weer in elkaar, nieuwe snaar en vet..

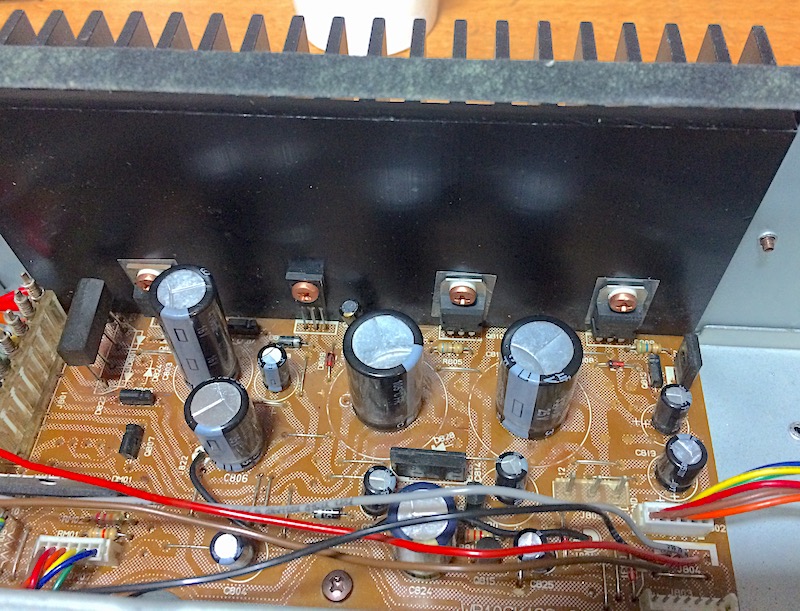

Voeding voorzien van nieuwe elco’s en hersoldeer.

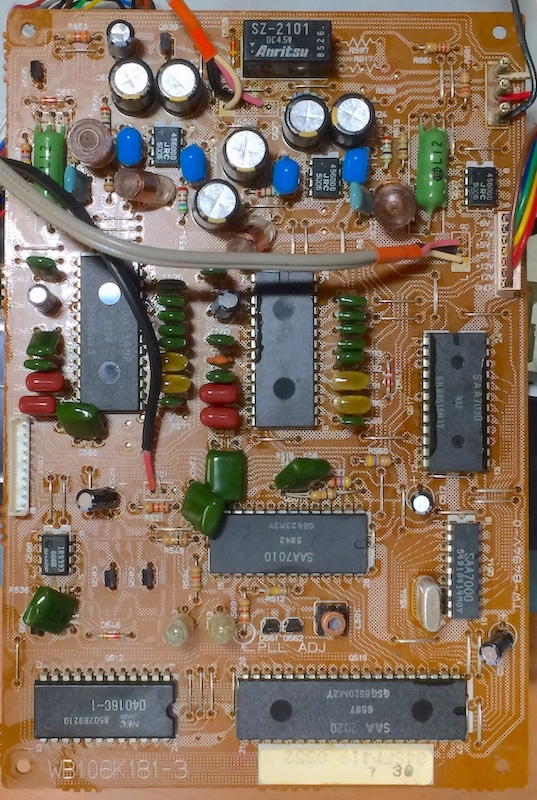

Decoder / Audioprint voorzien van nieuwe elco’s en opnieuw gesoldeerd.

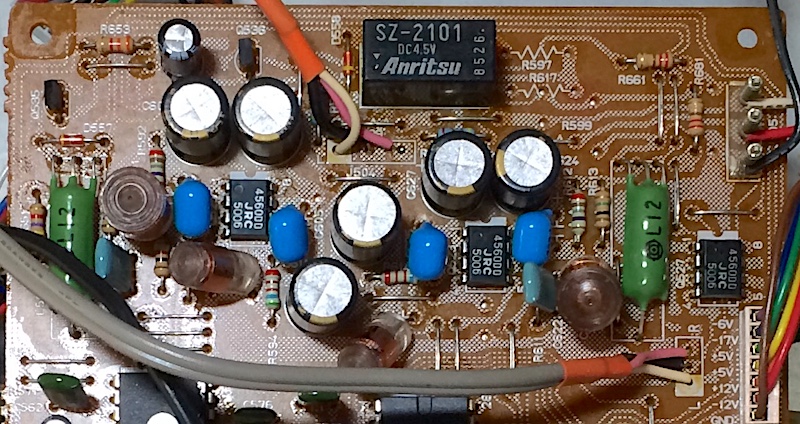

Audio gedeelte ziet er ander uit dan in service manual staat

Service manual…iets andere componenten opstelling..

Hoge tactile switch ik heb ze nooit eerder gezien

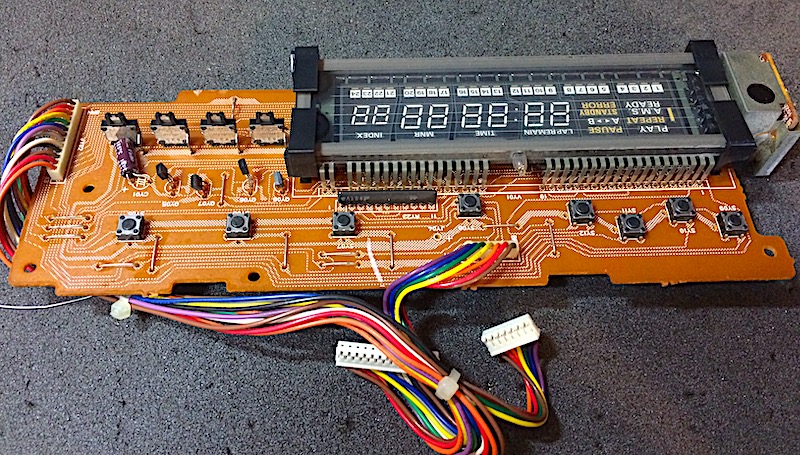

Display print

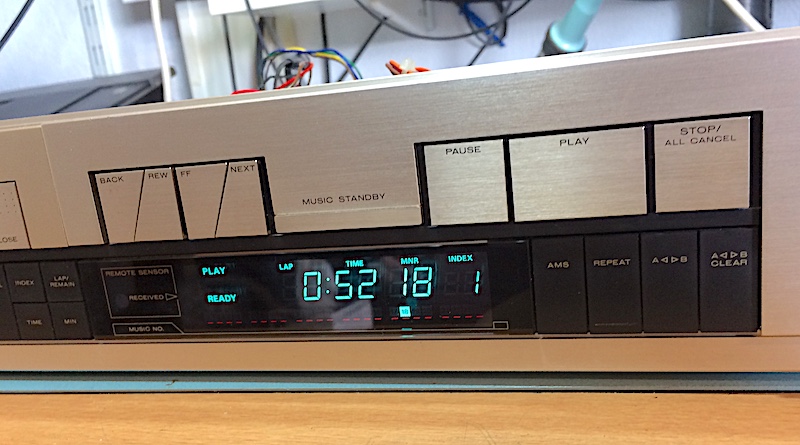

Testen maar
