Laser wissel CDM-0
Geplaatst: jul 18, ’17, 17:45
door bramjacobse
Laatst bezig geweest met een CD73 van Marantz, waarvan ik vermoede dat de laser te weinig licht gaf. Ik heb de stoute schoenen aangetrokken en een poging gedaan om de laser de wisselen.
Uit een defect CDM-0 loopwerk de laserdiode plus prisma gehaald , iemand had de laser schoon gemaakt en de focus-veren verbogen..
De Laser

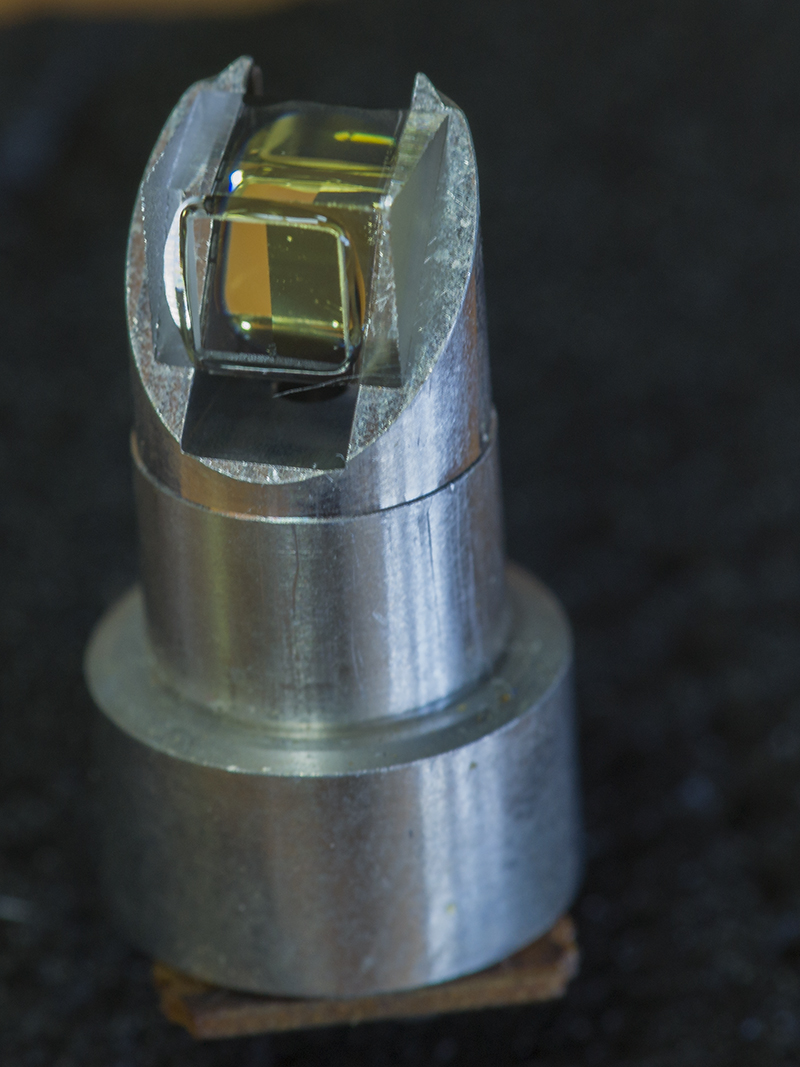

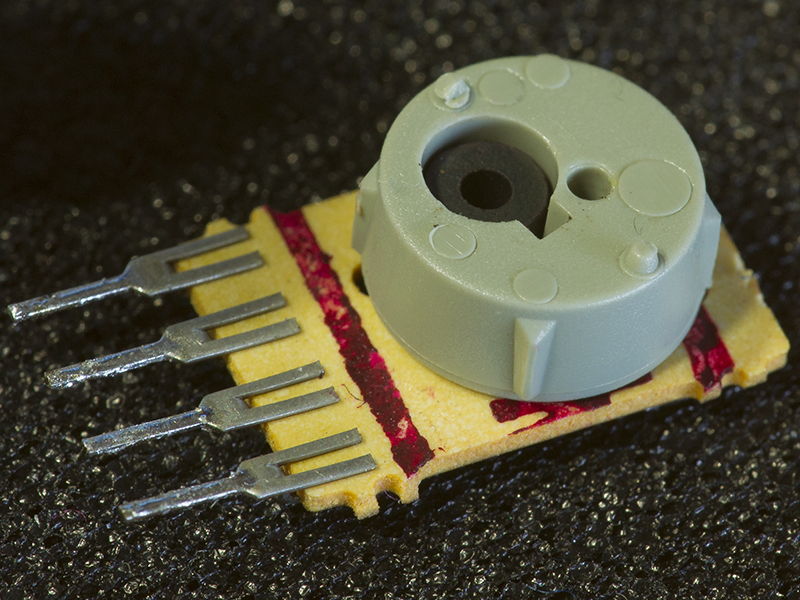

De laserdiode en primsa uit de rafoc

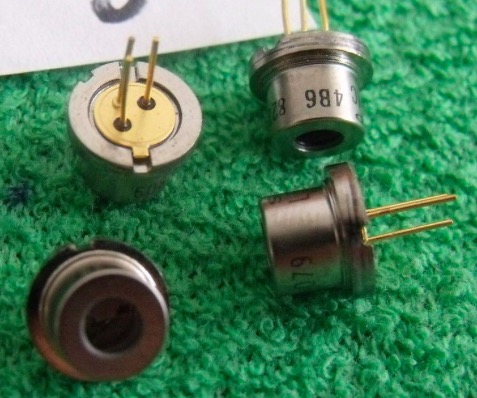

Er bestaan twee uitvoering . 1 met een positieve voeding en 1 met een negative voeding

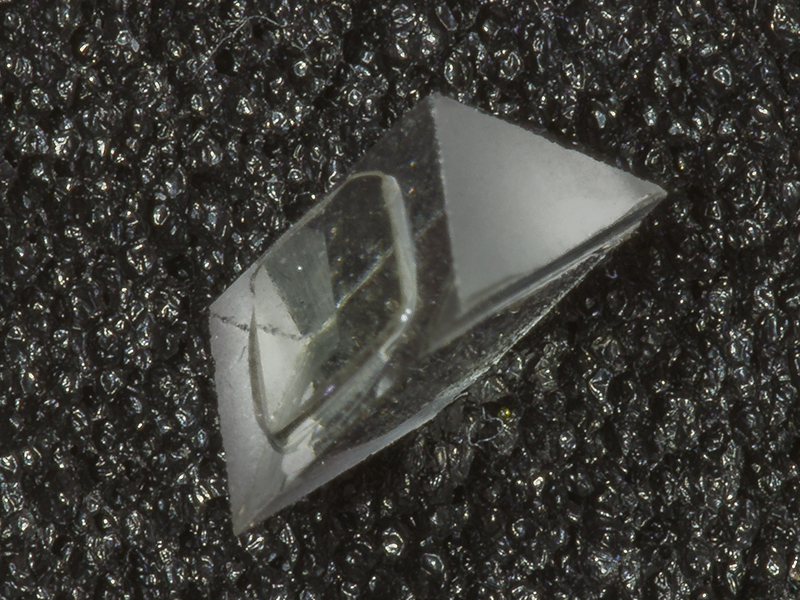

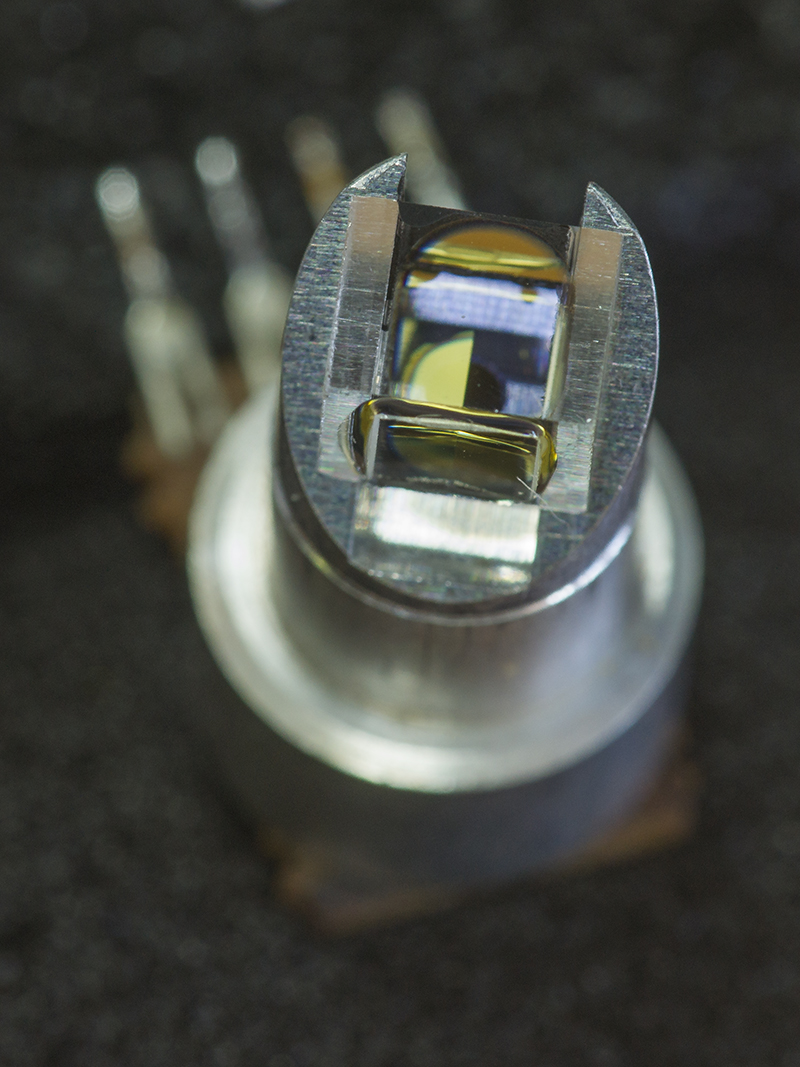

Mooi zichtbaar de prisma die de laserstraal breekt en naar de photodiode stuurt
De photodiode’s op de zijkant van de rafoc
Na het verwisselen van de diode , lang lopen priegelen om de laser op de juiste hoogte te krijgen, Gelukkig ben ik in bezit van meet cd
Maar uiteindelijk gelukt en heb ik weer een goed werkend CDM-0 loopwerk.
Eye-Pattern ziet er prima uit en speelt de test cd met dropouts prima af.
Re: Laser wissel CDM-0
Geplaatst: jul 18, ’17, 17:56
door ChromeMaximaII
Knap gedaan, dat uitlijnen is zonder optische hulpmiddelen geen eenvoudige klus!
Re: Laser wissel CDM-0
Geplaatst: jul 18, ’17, 18:19
door bramjacobse
Het was niet eenvoudig , heeft wel uurtje of twee gekost

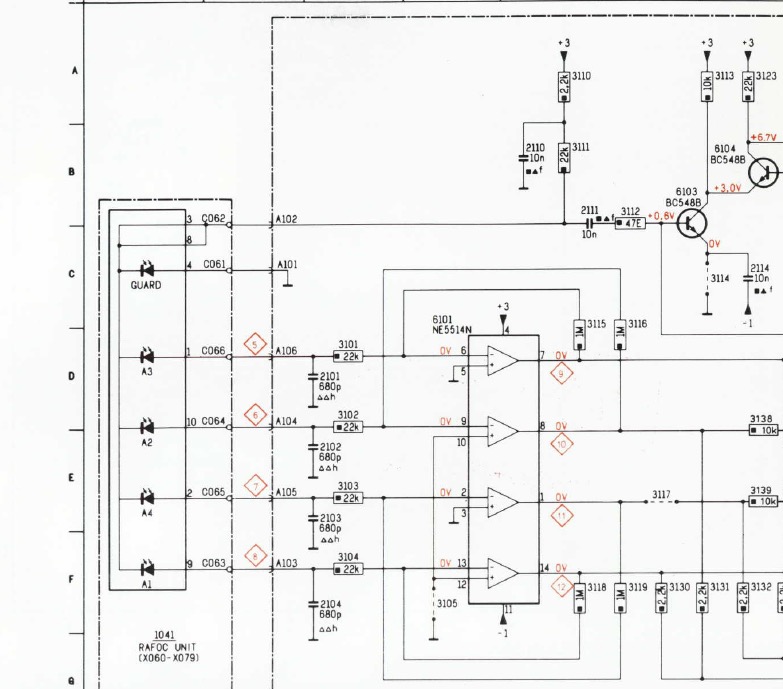

Maar met scoop op de uitgangen van de NE5514 en de speler in service lus B is het uiteindelijk gelukt.
Re: Laser wissel CDM-0
Geplaatst: jul 18, ’17, 18:44
door gromsound
oef dat is zeker knap werk! jaren geleden heb ik op het net lopen zoeken naar die info maar niemand ter wereld is dat blijkbaar ooit gelukt. Nou ging dat wel over vervangen door universele remplace laserdiodes ipv originele sloopdelen. mogelijk zijn die voor-uitgelijnd in de houder?
tja en jij hebt de test CD natuurlijk.uiteindelijk gaan de lasers toch langer mee dan ik destijds dacht maar er komen tijden dat dit nodig gaat zijn dus een goede werkinstructie ergens neerzetten lijkt me wel een fijne investering in de toekomst. en misschien kan je het ook een proberen met een sloopapparaat en zon universele laserdiode?mooie foto die met dat prisma, Mavica?
Re: Laser wissel CDM-0
Geplaatst: jul 18, ’17, 18:48
door sjonny
Sapper de flap,
Ik vind da wel knap, gaat mij niet lukken met mijn “oogpatroon” laat staan wat ik zou moeten meten.
Maar vind ‘t wel heel interessant om te lezen.
Eeuh Dr cd Jacobs?
Petje af
John
Re: Laser wissel CDM-0
Geplaatst: jul 18, ’17, 18:58
door bramjacobse
mooie foto die met dat prisma, Mavica?
DLSR met 200mm Macro lens en statief..
Mooi hé
Re: Laser wissel CDM-0
Geplaatst: jul 18, ’17, 19:35
door movieman
Re: Laser wissel CDM-0
Geplaatst: jul 18, ’17, 19:42
door bramjacobse
Re: Laser wissel CDM-0
Geplaatst: jul 18, ’17, 19:58
door Will
Knap werk Bram en mooie foto’s.
En het heeft je MAAR (!) twee uur gekost.
Re: Laser wissel CDM-0
Geplaatst: jul 18, ’17, 21:01
door airmax78
Gefeliciteerd, Bram!
Ik stond maanden geleden met een CDM1 voor hetzelfde probleen en moest constateren, dat mijn geduld ontoereikend was.Groeten, maurice
Re: Laser wissel CDM-0
Geplaatst: jul 19, ’17, 10:40
door Will
Een ding is me niet helemaal duidelijk, Bram. Heb je alleen de laserdiode (de component) vervangen, of het complete onderdeel met prisma en printje?
Zo te zien het laatste. En daarom natuurlijk de vraag: kan de laser uit dat onderdeel, of is het dan helemaal niet meer te repareren.
Re: Laser wissel CDM-0
Geplaatst: jul 19, ’17, 11:05
door Hoewie Loewie
Petje af en een diepe buiging Bram.
Dokter CD is een welverdiende titel.
Re: Laser wissel CDM-0
Geplaatst: jul 19, ’17, 12:39
door bramjacobse
Een ding is me niet helemaal duidelijk, Bram. Heb je alleen de laserdiode (de component) vervangen, of het complete onderdeel met prisma en printje?
Zo te zien het laatste. En daarom natuurlijk de vraag: kan de laser uit dat onderdeel, of is het dan helemaal niet meer te repareren.
Het hele onderdeel, ik zal de defecte lichtpen wat verder demonteren en wat foto’s maken…
Kijken wat we tegenkomen
Re: Laser wissel CDM-0
Geplaatst: jul 22, ’17, 09:25
door bramjacobse
Opzoek naar de Laserdiode
de anderekant van het printje ,

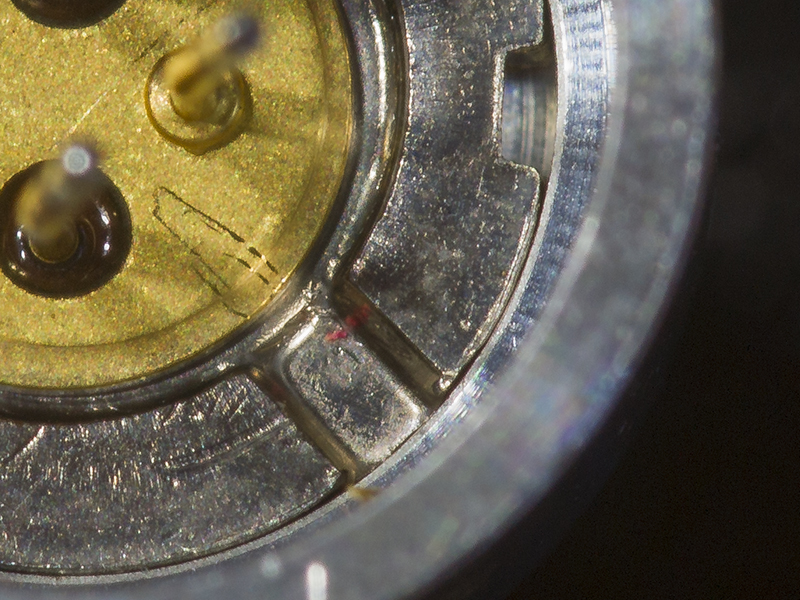

Bevestiging laser , maar hoe krijgen we dat netjes los..?!

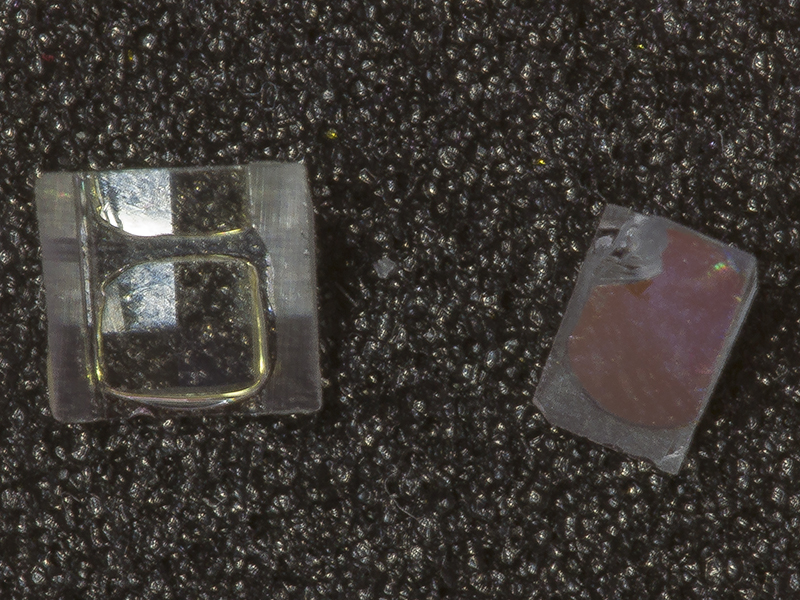

Prisma onderdeeltjes , laserstraal splitter op geplakt en een rechts spiegeltje
opgeplakt lensje

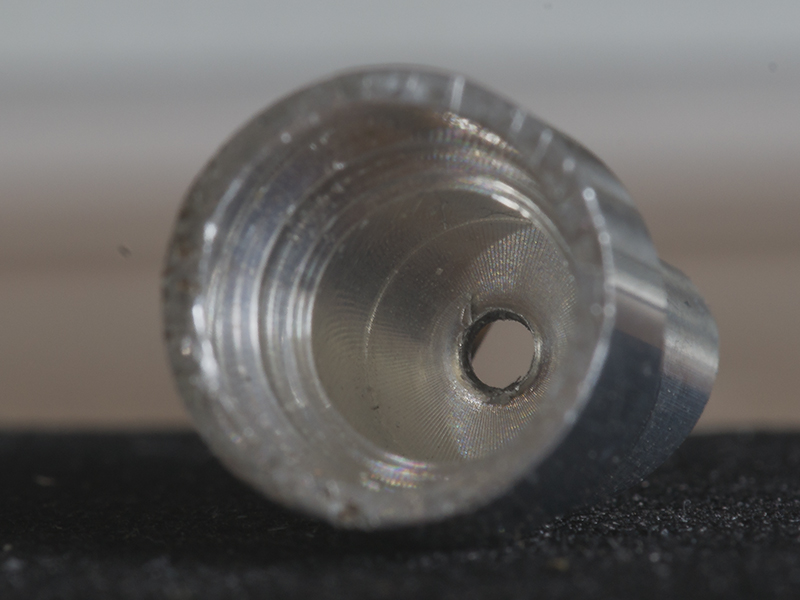

Daar in de verte de laserdiode
Re: Laser wissel CDM-0
Geplaatst: jul 22, ’17, 10:42
door gromsound
Bevestiging laser, maar hoe krijgen we dat netjes los..?!
ziet er uit als vastgesmolten met een hete ring waardoor een randje gesmolten plastiek ontstaat en zo de laser vastklemt (crimp). Misschien met de allerkleinste dremel puntfrees rondom losfrezen? De nieuwe kan je achterop van een klodder siliconenkit voorzien?
geweldige fotos, zeer instructief!

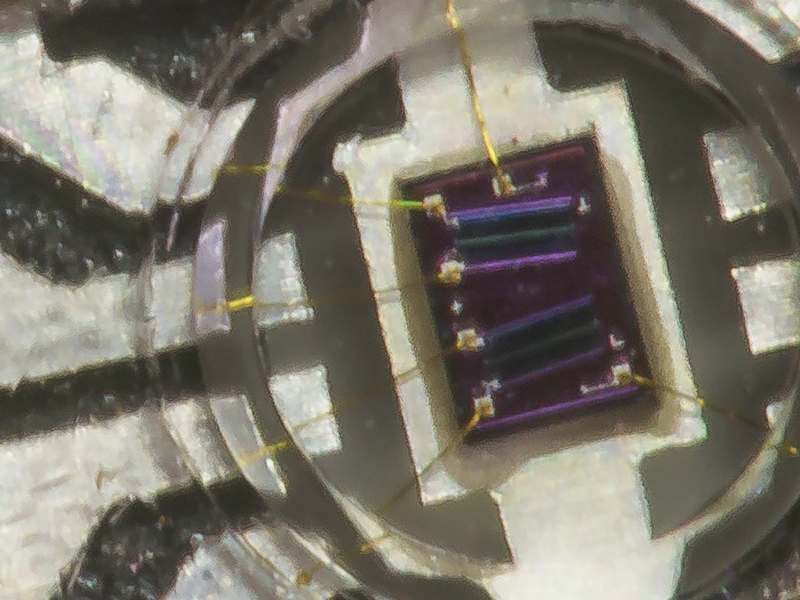

closeup van de 4 photodiode’s

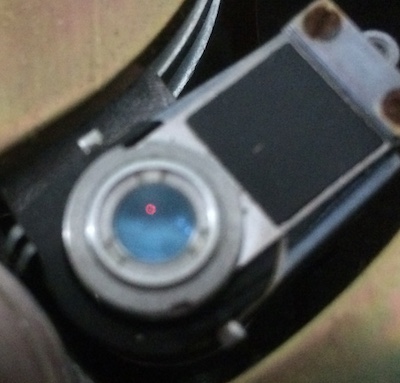

En yesss.. we hebben licht..
Nu de lichtpen weer uitgericht krijgen op de photoopnemers.
